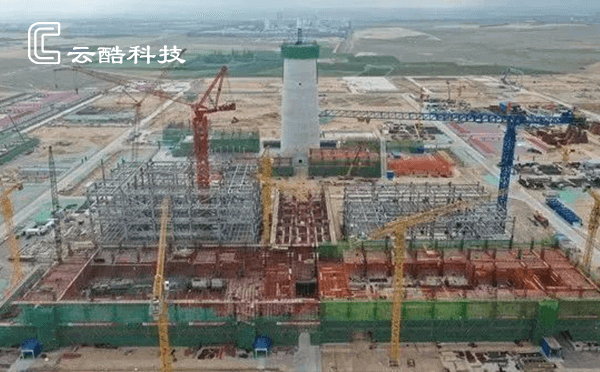

國電雙維上海廟電廠是國家“西電東送”，“國家大氣污染防治”和“煤電節能減排升級與改造行動計劃”發展戰略的重要項目之一，是某電力集團傾力打造的首個智慧化標桿電廠。該廠于2019年6月22日開工建設，計劃2022年1月底第一臺機組發電，2022年3月底第二臺機組投產發電，目前正處于基建期，共有1700余名施工人員和40余輛大型機械入駐，如何做好基建期的人員、車輛、設備的安全管理成為切實的需求。針對雙維電廠的實際需求，云酷科技與圖為、遠光公司合作，共同為雙維電廠搭建人員定位系統，用于人員、車輛、設備的實時定位及安全管理。 項目需求
相較于運行中的電廠，基建期電廠對安全管理的要求有著諸多不同，雙維電廠對安全管理的需求主要有： 1、實現煙囪區域范圍存在定位和人數統計； 2、實現汽機房及鍋爐區域存在定位和人數統計； 3、分兩個階段實現鍋爐的分層定位。第一階段實現底部3層的定位，第二階段，當鍋爐建設完成封頂后實現剩余層的定位； 4、實現鋼冷塔區域定位存在定位和人數統計； 5、實現鋼冷塔作業面的人員定位； 6、實現全廠道路的車輛定位和超速報警。 從需求中可以看到，雙維電廠對區域劃分、各區域人員統計以及廠區內車輛管理等方面有著更高的要求。 解決方案

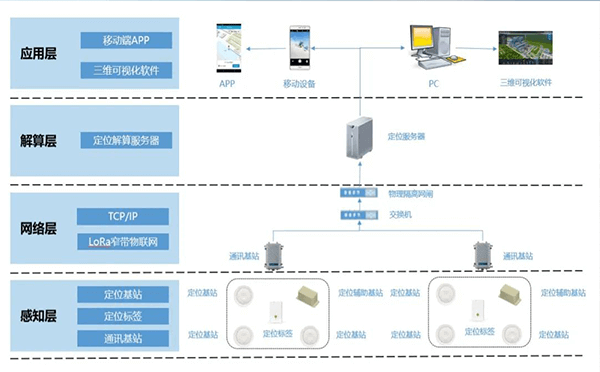

1、設備布置 根據項目需求，云酷科技在電廠各區域的道路兩側以立桿的方式安裝定位錨點及通訊基站，達到道路區域的精準定位，并在廠內每個道路的轉角、岔口地方安裝定位錨點實現當前路口的精準定位。其余建筑區域與花園電廠類似，根據定位需求不同采取不同的定位方式. 2、通訊設計 根據現場情況，云酷科技決定定位基站與通訊基站之間采用無線LORA方式進行通訊，現場定位基站只需滿足供電即可，無需架設網線或光纖。 網絡拓?fù)鋱D
3、功能實現 通過全廠區的定位設備安裝及三維建模，系統整體可實現： 3.1 人員定位 人員在三維地圖上實時顯示，實現身份識別、精準定位、人員快速查找與追蹤、不同區域人數統計等功能。 3.2 車輛定位 實時定位作業車輛、固廢車輛等位置，實現車輛信息查詢，實時定位監督，跟蹤車輛行駛軌跡，偏離路線報警、非法闖入報警等功能。 3.3 電子圍欄 根據定位需求設置固定、臨時及自動電子圍欄，對闖入、靠近、超時作業等違規行為進行報警。 3.4 RFID門禁集成 定位標簽卡集成RFID芯片，人員攜帶定位標簽可作為門禁卡使用。 3.5日志報表 系統提供SOS報警日志、標簽綁定與解綁日志的操作日志供查看。 現場設備安裝展示

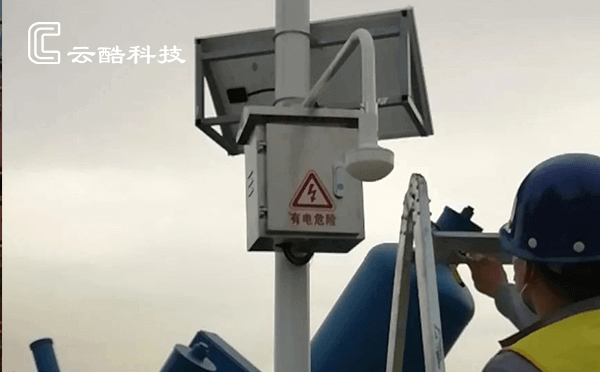

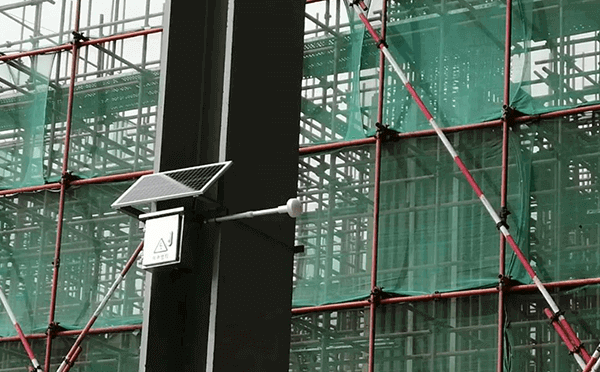

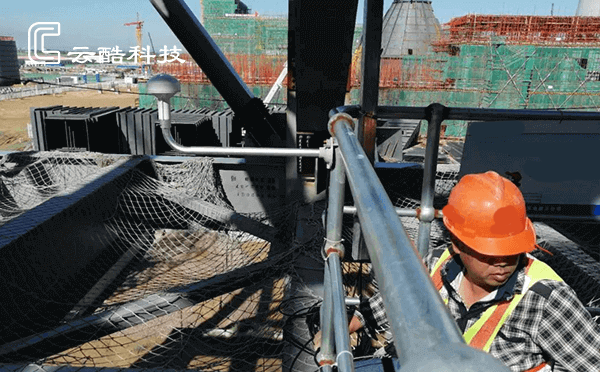

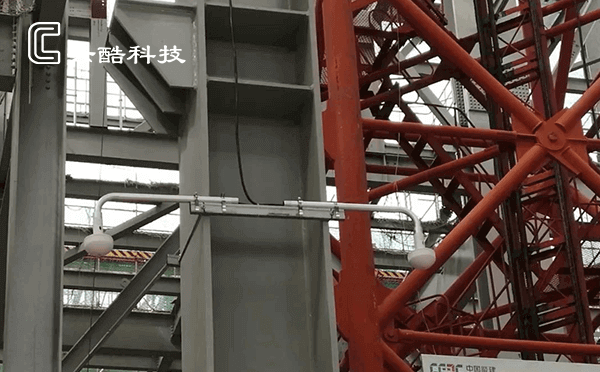

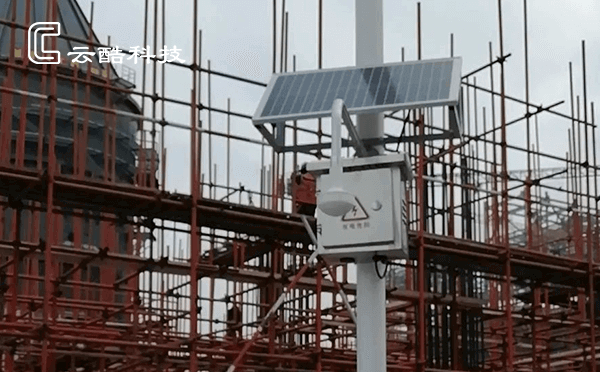

鍋爐區太陽能錨點 鍋爐區錨點1 >鍋爐區錨點2 廠區立桿/點位安裝1 廠區立桿/點位安裝2 基建期的電廠人員多、任務重、安全管理要求高，云酷科技人員定位系統的應用，充分滿足了電廠對人員、車輛、設備的安全管理需求，為電廠基建期有效防范現場作業安全問題提供了重要的支持，輔助、保障工程建設進度與建設質量。
